Dobbelsteenradio

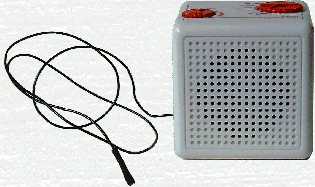

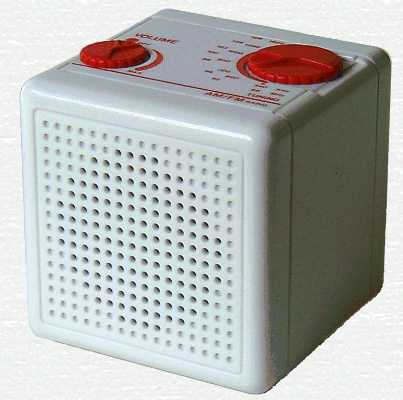

Deze kleine dobbelsteenradio geeft zowel AM als FM ontvangst en speelt op 3 penlights. De analoge afstemknop (Tuning) en de volumeregelaar (Volume-Off/Max) zitten aan de bovenzijde van de radio, de FM/AM schuifschakelaar is aan de achterkant geplaatst.


 De FM antenne heeft de vorm van een draadje


Rond 1980 waren middengolf kubusradio's al populair als zakelijk "weggevertje"

De ontvangstkwaliteit is goed en het batterijverbruik gering (25 mWatt) dankzij een speciaal radio IC van Sony. Zelfs de eindversterker is in dit IC geïntegreerd zodat het om een echte "one-chip" radio gaat.

De FM antennedraad is aantrekkelijk speelgoed voor huisdieren, ons konijn Floris heeft de zwart plastic draad gedeeltelijk opgevreten. Deze schade is hersteld in 2002.

SPECIFICATIES EN GEGEVENS

Merknaam geen
Land van herkomst U.K. Regd No. 1049794, made in China
Eigennaam onbekend
Type onbekend
Serienummer geen
Bouwjaar 1991
Toepassing draagbare omroepontvanger
Golfbereik AM 540-1600 kHz, FM 88-108 MHz
Afstemming viervoudige pvc draaicondensator, 2xAM + 2xFM
Schalen 180 graden vaste AM en FM schalen rond de afstemknop
Schakeling hf + meng + mf + det + lf
Aantal kringen FM: 4, AM: 2
Middenfrequentie FM: 10,7 MHz, AM: 470 KHz
Antenne AM platte ferrietantenne 4 cm, FM draadantenne
Aantal IC's 1
Type IC's Sony CXA1191M - AM/FM radio IC (SO28, 28 pins)
Batterijspanning 4,5 volt, 3 x UM-3 penlight cel
Batterijstroom 5 mA, 60 mA piek
Luidspreker type FC, rond 5,5 cm, 1,8 cm diep, 8 ohm, 0,25 Watt
Chassis
pertinax/koper printed circuit
uitgangsvermogen 200 mW
Frontplaat
wit plastic deksel
luidspreker rooster in dezelfde kleur
Behuizing
wit plastic kastje met rode opdruk
afsluitbaar batterijvak
Afmetingen bxhxd 7x7x7 cm
Gewicht 210 g
Verkoopprijs onbekend
Geschatte waarde € 5
Productieperiode 1991
Seriegrootte onbekend
Bijzonderheden
één-IC radio
merkloos

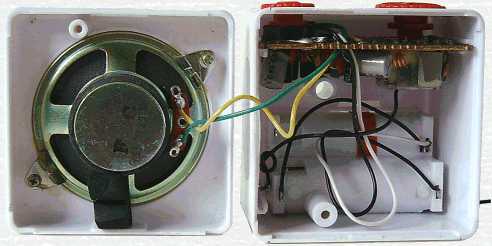

Alle electronica is op een klein printplaatje gemonteerd


De FM-AM schakelaar en batterijvak aan de achterkant

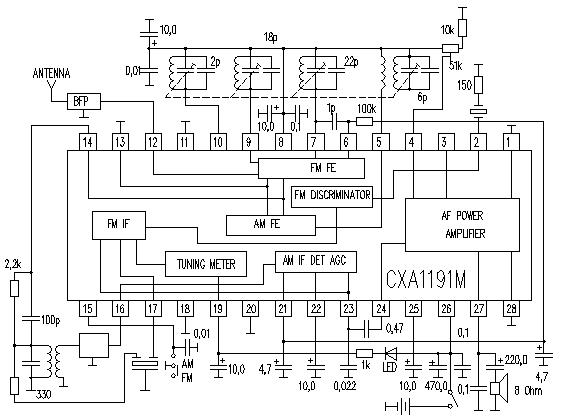

Principeschema, de 'tuning meter' optie is hier niet benut
