Deze Grundig Musikschrank 8050 is een radio-grammofoon
combinatie uit 1956, ingebouwd in een salonmeubel. In het bovenste deel
van de kast zit een Perpetuum-Ebner "Rex" automatische
platenwisselaar, een lampje dat automatisch aan gaat als de bovenklep
wordt geopend en een houdertje met een platenborstel. In het onderste
gedeelte zijn twee luidsprekers, een UKW antenne, een platenrekje en een
tweede kastlampje gemonteerd.

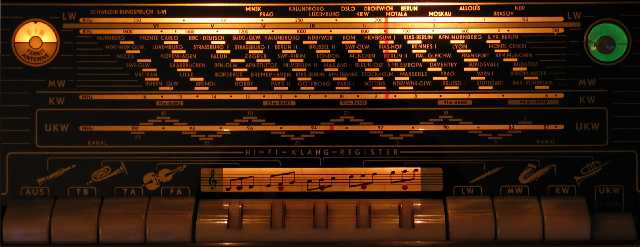

De schaal wordt met 2 lampjes
van boven uit prima verlicht
|
|
|
Max Grundig
|
|
Afstemoog EM34
|
|
Het radiochassisvan de 8050 is geleend van deze
Grundig 5060 met Wunschklangregister
|
|
Max Grundig (1908-1989) richt in 1930
"Radio-Vertrieb Fürth, Grundig & Wurzer (RVF)" op, een
radiozaak met werkplaats. Het bedrijf maakt ook transformatoren en
spoelen.Gedurende de 2e wereldoorlog fabriceert men
in Vach transformatoren, elektrische ontstekers en besturingen voor
V-raketten.
Vanaf 18 mei 1945 kan Grundig weer in Fürth gaan produceren. Naast de
transformatoren maakt men de buizentester "Tubatest" en het
foutzoekapparaat "Novatest". In 1946 volgt het radio-bouwpakket
"Heinzelmann". In 1947 wordt een nieuwe fabriek gebouwd, in 1948
wordt de Superhet ontvanger "Weltklang" geïntroduceerd. In
hetzelfde jaar wordt het bedrijf omgezet in de Grundig-Radiowerke GmbH. In
1949 volgt de eerste Duitse draagbare radio "Grundig-Boy" en de
eerste Musikschrank, de 988W. Het marktaandeel in West Duitsland van
Grundig is dan al 20%. In 1951 wordt gestart met bandrecorders, in 1952
met televisie ontvangers. In 1955 is Grundig de grootste bandrecorder
fabrikant ter wereld.

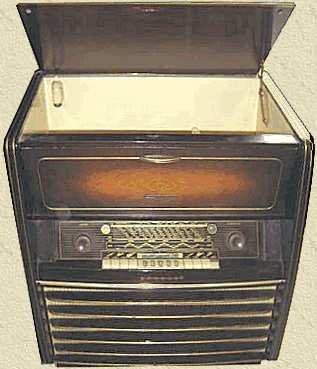

De donkerbruine versie van de Grundig 8050
|
|
|
De achterzijde van deze Musik-schrank vermeldt dan ook met trots:
"Europas größte Tonband-geräte-Fabrik".
De bediening van de radio gaat via twee ruim uitgevoerde draaiknoppen,
links volume LAUTSTÄRKE en rechts afstemming SENDEREINSTELLUNG.
Onder zijn 8 piano druktoetsen aanwezig voor resp. AUS, TB,
TA, FA, LW, MW, KW en UKW. Midden tussen de druktoetsen zijn de 5
regelknopjes aangebracht voor het HI-FI KLANG REGISTER.
Hiermee kan de klankkleur worden ingesteld, de gekozen instelling wordt
grafisch zichtbaar gemaakt. Een verlicht indicatieschermpje FERRIT-ANTENNE
EIN geeft aan of de ferrietantenne is ingeschakeld.
De AM en FM stationsschalen hebben elk een afzonderlijke wijzer. De
afstemming wordt ondersteund door een vliegwiel, zodat snel op een zender
kan worden afgestemd.
De grammofoon is voorzien van een 10-platen wisselaar met wisselpen
zodat een stapel platen achter elkaar automatisch kan worden gedraaid.
|
|
Josef Steidinger
|
|
In 1911 heeft Josef Steidinger een verschil van
mening met zijn broer Cristian, en stapt uit
het door hem 4 jaar eerder opgerichte bedrijf. Cristian ging er mee door,
en groeit uit tot de bekende fabrikant Dual. Het
nieuwe bedrijf van Josef heet "PERPETUUM
Schwarzwälder Federmotoren und Automatenwerke", en is net als Dual,
gevestigd in St. Georgen in het Zwarte Woud. In 1920 maakte men met 20 man
al complete grammofoons. In 1934 introduceert Perpetuum haar eerste
elektrische grammofoon. In 1936 trouwt Hermine
Steidinger met Albert Ebner uit Bad Cannstatt. Beide bedrijven worden dan
samengevoegd tot "Perpetuum-Ebner, Fabrik für Feinmechanik und
Elektrotechnik, Steidinger & Co., KG". Vanaf 1951 wordt de
platenwisselaar "Rex" gemaakt, deze is veel gebruikt in Duitse
radio-grammofoon combinaties. Het marktaandeel in grammofoons over de
gehele wereld van Dual, PE en Elac samen liep halverwege de jaren '50 op
tot ruim 90%.
|
Luidsprekerdoek 3x3 cm
|
De Grundig 6063GW/3D is een iets eenvoudiger
Musikschrank
|
Een Grundig 7080W/3D uit 1955, bijnaam
"Schräger Max"
|
|
De Rex type A wisselt 17, 25 en 30 cm platen
door elkaar heen
|
Grundig Fern-Dirigent type 9060
|
De eerste wisselaar van PE, type "Automat"
uit 1949
|
De Perpetuum-Ebner platenwisselaar heeft 3 snelheden, die kunnen worden
gekozen met een schuifje links van de draaitafel. Onder de arm is een
"start" toets aangebracht. De arm kan in de ruststand worden
vergrendeld met een metalen klem. Er zijn twee naalden ingebouwd (Normaal
en Micro) die via een schuifje op de toonkop worden geselecteerd.
Door de ruim uitgevoerde balansversterker en de vier luidsprekers
(waarvan twee z.g. 3D-luidsprekers opzij zitten), is het geluid dat uit
dit meubel komt best indrukwekkend. Veel bas in elk geval. Het effect van
de toonregeling is groter dan je zou verwachten, met de vijf knopjes is
het mogelijk om het geluid aan vrijwel elke smaak aan te passen.

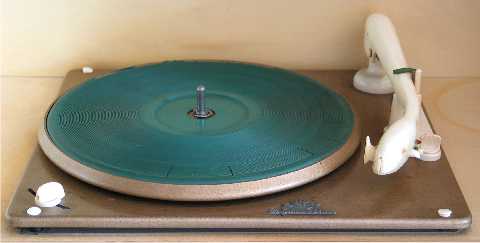

Perpetuum-Ebner Rex platenwisselaar
|
|

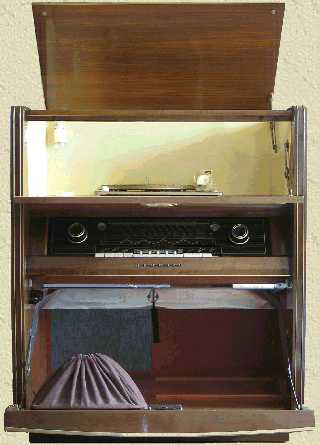

De 8050 Musikschrank geopend, bovenin zit de PE
wisselaar, onder de bas- en hogetoon speakers. Rechts onder is
ruimte voor een platenrek, op de achterwand is de UKW dipool geplakt
|

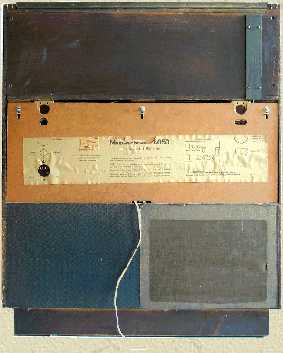

Aan de achterzijde zijn onder meer aansluitingen te vinden voor de
Fern-Dirigent (links boven) en de Raumklang-Strahler (rechts boven)
|
Deze Grundig Musikschrank 8050 is eigendom van Hans Kerkhoff en is in
2003 gerepareerd. De rubberen mat van
de platenwisselaar is aan de rand verdroogd.
SPECIFICATIES EN GEGEVENS
Merknaam |
Grundig-Radiowerke GmbH, Furth (Bay.)
Perpetuum-Ebner, St. Georgen
Verkoop: Handelmaatschappij J.N.J. Sieverding N.V. |
Land van herkomst |
Duitsland |
Eigennaam |
Hi-Fi Zauberklang Musikschrank, "Rex" wisselaar |
Type |
8050 |
Serienummer |
2027, chassisnr. 08187 |
Bouwjaar |
1956 |
Toepassing |
omroepontvanger en grammofoon |
Draaisnelheid |
33 1/3, 45 en 78
t/min |
Plaatdiameter |
17-30 cm |
Arm |
plastic arm met
uitneembare cartridge |
Element |
| kristal kantelelement PE10 |
| 2 saffier naalden op 1 drager type SNM9
78/LP |
| naalddruk 12 g |
|
Golfbereik |
UKW 87-100 MHz
KW 5,9-16 MHz, MW 510-1620 kHz, LW 145-350 kHz |
Afstemming |
AM afstemming door middel van twee gekoppelde variabele
luchtcondensatoren, FM idem |
Schalen |
verlichte glazen schaal met wijzerafstemming, stationsnamen (MW)
en frequentie indeling, tevens UKW kanaal indeling 2-43 |
Schakeling |
AM: meng + mf + det + 4xlf
UKW: hf + meng + 2xmf + det + 4xlf |
Aantal kringen |
5 |
Middenfrequentie |
| 468 kHz (AM) en 10,7 MHz (FM) |
| AM heeft een variabele bandbreedte, is gekoppeld met de 5e
regelknop van het "Hi-Fi Klang Register" |
|
Antenne |
| ingebouwde UKW dipoolantenne aan achterzijde kast |
| ingebouwde ferrietantenne 110x8 mm voor MW |
| aansluiting voor externe antennes en aarde aan achterzijde |
|
Aantal buizen |
9 plus een Siemens/Grundig seleengelijkrichter B250C100 |
Type buizen |
Valvo ECC85, ECH81,
EBF89, EAA91,
EC92, ECC83,
EL95 (2x), EM34
(EM35)
schaalverlichting 2 lampjes 7V-0,3A (Philips 7996D)
bajonetlampje 6V-0,15A
kastverlichting 2 lampjes 15 Watt, 225 Volt, E14 fitting |
Voedingsspanning |
| 110, 125, 160 of 220V wisselspanning |
| voeding grammofoon apart instelbaar, dezelfde voltages |
| zekering 110/125V 0,6A; 160V 0,4 A, 220 V 0,3 A traag |
|
Gloeistroom |
2,5 A |
Luidspreker |
4 ingebouwde luidsprekers:
|
Chassis |
| metaal met goudfinish |
| uitgangsvermogen versterker 6 Watt |
| 2 polige asynchroonmotor |
| aandrijving via wielcaroussel en rubber tussenwiel op
binnenrand van de draaitafel |
| geperst stalen draaitafel op kogellager |
| groene rubberen mat |
| automatische afslag |
| automatische platenwisselaar met wisselpen, aangedreven via
tandwiel onder de draaitafel |
|
Frontplaat |
| verlichte glazen afstemschaal met bruin/goud opdruk |
| luidsprekerdoek achter 5 horizontale houten sierbalkjes |
|
Behuizing |
| spaanplaten kast afgewerkt met gelakt noten fineer en gouden
biesjes |
| grammofoon zowel aan voorzijde als via bovenzijde van de kast
bereikbaar via afzonderlijke kleppen |
| klankbord is tevens afsluiting voor platenvak |
| kastverlichting in grammofoon- en platenvak |
| hardboard achterwand, opening achter luidspreker |
|
Afmetingen bxhxd |
72x85x40 cm |
Gewicht |
48 kg |
Verkoopprijs |
DM 878 |
Geschatte waarde |
€ 60 |
Productieperiode |
1956-1957 |
Seriegrootte |
onbekend |
Bijzonderheden |
| jaren '50 radio-grammofoonmeubel op plint |
| Hi-Fi Klang-Register (equalizer) met 5 regelknoppen |
| 6 Watt balansversterker, 4 ingebouwde luidsprekers |
| uitschakelbare ferrietantenne voor MW en LW |
| ingebouwde UKW dipool antenne |
| aansluitingen voor pick-up en taperecorder |
| aansluitplug voor Grundig Fern-Dirigent |
| aansluitplug voor Grundig Raumklang-Strahler |
| aansluiting voor Lautsprecher |
|
|

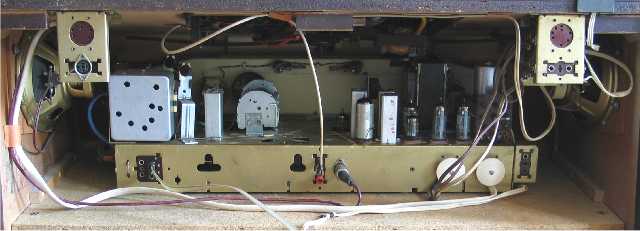

Het radiochassis met daarboven het PE Rex chassis, de
aandrijfmotor is juist zichtbaar boven de nettrafo. Links en rechts
de 3D luidsprekers, op het chassis van links naar rechts de UKW
afstemmer, MW/LW ferriet antenne, AM afstemcondensator, detectortrap
en de 6 watt balans eindversterker. Daarachter de nettrafo en de
afvlakelco. Rechts boven achter het metalen frame met de
luidspreker-entree's zit het wisselfilter
|
|
Hoewel de 8050 slechts 1 middenfrequent buis heeft
(een EBF89), is de gevoeligheid op de UKW zeer behoorlijk. Dit komt
omdat de AM mengbuis (een ECH81) als een tweede MF versterker wordt
bijgeschakeld tijdens ontvangst van UKW stations.
Speciaal voor de toonregeling is een EC92 buis aanwezig. De
"Hi-Fi Klang-Register" schakeling is verder uitgerust met
3 l.f. spoelen. Via een bowdenkabel wordt bij AM ontvangst de
bandbreedte van de MF versterker geregeld via het vijfde knopje van
het Klang-Register
|
|
Wisselmechanisme van het PE Rex dek
|
|

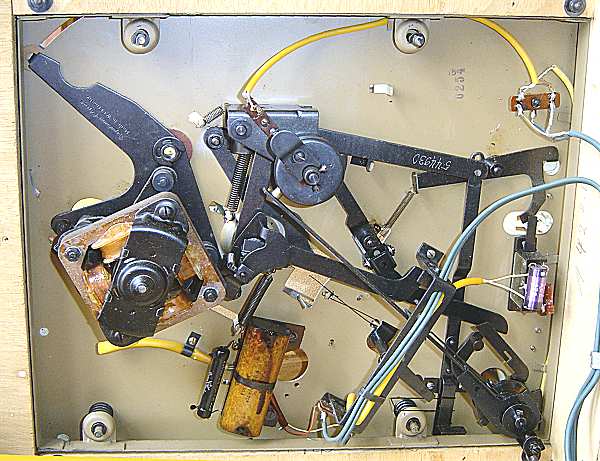

Het PE Rex wisselaar chassis, links de wielcaroussel,
boven de spanningscaroussel, daaronder het afslagmechanisme en het
grote tandwiel waarmee de wisselaar wordt aangedreven
|
|
|
| | |
