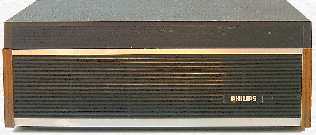

Philips N4308


Philips N4307, alleen 9,5 cm/s

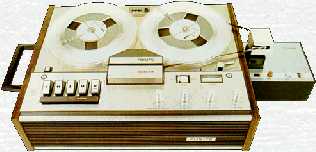

N4308, eerste uitvoering, met dia-stuurapparaat type N6400

Deze Philips N4308 bandrecorder kwam eind 1968 aan de markt, en was zo'n succes dat hij tot 1975 in productie bleef. Het apparaat werd geproduceerd in de Philips fabriek in Wenen en is gebaseerd op een tapedeck dat al in 1965 werd toegepast in de Philips EL3553.

Het toestel heeft 2 snelheden en kan mono opnames maken en weergeven. Recorders die zijn uitgerust met de optionele stereo aansluiting kunnen ook nog stereo banden weergegeven, hiervoor moet wel een extra versterker type EL3787A worden bijgeschakeld. De N4308 werd geleverd inclusief microfoon, verbindingskabel, band en lege spoel.

Een eenvoudiger model was leverbaar als type N4307. Deze budget uitvoering heeft slechts één bandsnelheid, geen aparte opnameniveau instelling voor microfoon en externe line ingang, geen aansluiting voor een hoofdtelefoon en geen stereoweergave uitgang. De N4307 werd ook verkocht als de Aristona RA4307.


De "moeder" is de EL3553 uit 1965, foto Vic Marshall

De bediening van het tapedeck gaat met de 6 druktoetsen links. Daarboven zit de aan/uit schakelaar. Rechts zijn 4 draaiknoppen geplaatst voor het instellen van het radio/phono niveau, micro niveau, volume en tone. Boven de draaiknoppen zit een driestanden schakelaar voor de spoorkeuze, de VU meter en een knop voor het omzetten van de tape snelheid. Tussen de spoelen bevindt zich een mechanische bandteller.

Het uiterlijk van dit apparaat is zeker zo strak als dat van vergelijkbare Duitse toestellen, voorgaande Philips modellen hebben niet zelden een "plastic" uiterlijk. Dit verbeterde uiterlijk is vooral te danken aan de aluminium plaat waarmee de plastic kast en de meeste bedieningsknoppen zijn bedekt. De getoonde recorder heeft een donkerbruine afdekplaat onder de spoelen, andere uitvoeringen hebben een blank aluminium plaat. Aan de zijkant van de kast is een handvat aangebracht.


De VU meter wordt van achter uit verlicht

Een "slide synchro-unit" was als extra leverbaar voor de N4308, hiermee kan een dia projector worden aangestuurd.

Deze recorder werd ook geleverd onder het Stella label, type ST9123A. Dit merk werd in het Verenigd Koninkrijk gebruikt door Philips om haar spullen te verkopen buiten de officiële Philips dealers om.

De maximale speelduur is 16 uur met een 18 cm dubbelspeelband (mono op 4,75 cm/s).

De eigenaar van dit toestel is Jan Franssen. Twee rubberen aandrijfsnaren zijn in 2003 vervangen, de originele snaren worden na ongeveer 30 jaar vloeibaar.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Austria
Eigennaam geen
Type N4308/82
Serienummer WT06619274371
Bouwjaar 1972
Toepassing bandrecorder
Tapesnelheid
4,75 en 9,5 cm/sec
wow en flutter 0,25% bij 9,5 cm/sec, 0,4% bij 4,75 cm/sec (DIN)
Spoeldiameter max. 18 cm
Opneemproces
h.f. wis- en bijstroom
opneemcontrole via ingebouwde, verlichte VU meter
kwartspoor techniek, 4x mono of 2x stereo (alleen weergave)
Koppen
gecombineerde stereo kwartspoor opname/weergavekop en aparte kwartspoor wiskop
Aantal transistors 10 transistors, 1 gloeilampje
Type transistors
4 germanium transistors AC126, AC187/01, AD161, AD162
6 silicium transistors BC10x en BC54x serie
Voedingsspanning
220 V wisselspanning
50 Hz, 45 Watt
Luidspreker
Philips elektrodynamisch type AD4681
ovaal model, 8 ohm, 6 watt, 150x100 mm
Chassis
Philips 2-polige asynchroonmotor
overbrenging met 4 rubberen snaren
mechanische bandteller met 3 cijfers
mechanische functies via 6 drukknoppen
omspoeltijd van een volle spoel langspeelband: 190 sec
enkelzijdige pertinax printplaat
audio uitgangsvermogen 4 Watt/8 ohm
Behuizing
koffermodel, donkergrijze plastic kast met 2 spaanplaten eindstukken in noten houtmotief en wegklapbaar handvat
metalen sierpanelen in blank en bruin
afneembaar plastic deksel
Afmetingen bxhxd 42x15x30 cm
Gewicht 8 kg
Verkoopprijs Hfl 385, £ 85 (UK)
Geschatte waarde € 20
Productieperiode 1968-1975
Seriegrootte onbekend
Bijzonderheden
ingangsgevoeligheid microfoon 0,2 mV / 2 K
ingangsgevoeligheid radio 2 mV / 20 K
ingangsgevoeligheid pick-up 150 mV / 1,5 M
uitgangsniveau 1 V / 20 K
sigaal-ruis verhouding >45 dB (DIN)
frequentiebereik 60-14.000 Hz (9,5 cm/s) en 80-8000 Hz (4,75 cm/s)
extra luidsprekeraansluiting 4 of 8 ohm instelbaar


Het chassis is van plaatstaal, de plastic kast is verstevigd met houten zijstukken. Mechanisch is dit dek vrijwel identiek aan dat van de Philips EL3553 uit 1965


De onderkant van het chassis, linksachter de 2-polige motor, rechts de nettrafo die bij deze uitvoering vast op 220 Volt is ingesteld. Linksvoor de printplaat met alle elektronica


Aansluitpaneel achterzijde, de stereo aansluiting geheel rechts ontbreekt bij deze uitvoering
