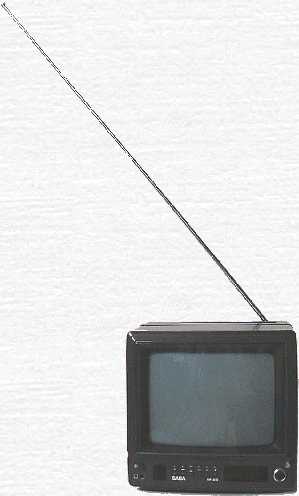

Deze draagbare SABA kleurentelevisie uit 1983 heeft een compact formaat
en is uitgerust met een 25 cm beeldbuis (23 cm zichtbaar) en
afstandsbediening. Het apparaat kan zowel op het lichtnet als op een
auto-accu worden aangesloten en is voorzien van een ingebouwde luidspreker
en een geheugen voor 40 programma's. Door de uitgebreide
aansluitmogelijkheden kan het toestel ook als monitor worden ingezet.
|
|
|

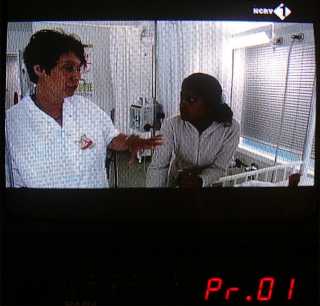

Het display geeft
onder andere het programmanummer duidelijk weer |
|
Aan de voorzijde van de kast zit een aan/uit toets, aansluiting voor
koptelefoon, sensor voor de Telecommander, 12 bedieningstoetsen, display
en een ronde aansluitplug voor een video camera. Aan de achterkant zijn
aanluitingen voor 225 Volt en 12-24 Volt te vinden, de 75 ohm antennebus,
twee DIN luidspreker aansluitingen (1x4 ohm of 2x8 ohm), een volledige
Scart aansluitbus en een 5-polige DIN aansluitbus voor geluid in/uit. Aan
de bovenzijde van het apparaat zit een stevig uitschuifbaar handvat, een
vak voor het opbergen van de afstandsbediening, een telescoopantenne en de
opening voor de ingebouwde luidspreker. Aan de onderkant is een inklapbare
standaard gemonteerd waarmee het toestel aan de voorkant iets omhoog kan
worden gericht. De beeldbuis is voorzien van een afneembaar helder plastic
scherm. Het toestel werd geleverd inclusief de Telecommander type TC359, 4
batterijen en twee aansluitsnoeren (voor 12V en 220V).
|
De SABA S35W uit 1930
|
|
|
Telecommander TC359
|
|
|
Advertentie 1935
|
In 1835 start Joseph Benedikt Schwer een klokkenfabriek
in Triberg in het Zwarte Woud. In 1919 wordt de naam SABA,wat staat voor
Schwarzwälder Apparate-Bau-Anstalt, ingeschreven in het handelsregister.
Het belangrijkste artikel was toen de SABA fietsbel. Hermann Schwer begint
omstreeks 1923 met de productie van allerlei radio-onderdelen, zoals
koptelefoons, trafo's, condensatoren en spoelen. In
1927 neemt SABA de productie van radio-toestellen ter hand, in 1935 is
SABA marktleider met een marktaandeel in Duitsland van 10%. In 1938 wordt
de miljoenste SABA gemaakt. In 1957 begint men met het maken van televisie
toestellen. De eerste kleurentelevisies worden in 1967 door SABA
geproduceerd. In 1980 wordt het bedrijf overgenomen door Thomson.
Dit toestel is gerestaureerd in
2002, de accu's voor het geheugen van de microprocessor, een transistor in
het laadcircuit van deze accu's en een weerstandje in de voedingslijn van
de geluidsversterker zijn hierbij vervangen. De SABA is in maart 2003
geruild met het Philipsmuseum. |
| Merknaam |
SABA (Schwarzwälder Apparate-Bau-Anstalt August Schwer Söhne GmbH),
Villingen-Schwenningen
|
| Land van herkomst |
Duitsland |
| Eigennaam |
geen |
| Type |
PM25S52 |
| Serienummer |
60227 (op beeldbuis sn 60205) |
| Bouwjaar |
1983 |
| Toepassing |
portable televisie ontvanger / monitor |
| Systeem |
PAL B/GH: 25 beelden per sec, 625 beeldlijnen, VHF/UHF, geluid +5,5 MHz,
neg. modulatie |
| Beeldbuis |
 | Toshiba type 270AHB22-TC03(Y), No 28352 |
| diameter 25 cm |
| anodespanning 19.000 Volt |
|
| Middenfrequentie |
beeld 38,9 MHz, geluid 5,5 MHz |
| Antenne |
coax aansluiting 75 ohm |
| Aantal IC's |
14 |
| Type IC's |
| SDA2002 (PLL, x-tal 4 MHz), SDA2102 (pre-scaler), TDA2545 (quasi
split sound processor), TDA2541 (video m.f.), TDA2006T (audio
versterker 3 Watt), TBA120UB (FM demodulator), AN5620X (chroma PAL
demodulator), TEA2014 (video switch), TDA3506 (video controller),
TDA1950 (line oscillator), MC14053 (2x) |
| afstandsbediening: SAA3004 (RECS80, x-tal 455 kHz) |
|
| Voedingsspanning |
| 220-230 Volt, 50 Hz, 50 Watt of 10-30 Volt DC, 40 Watt |
| programma-geheugen accu: Varta 170DK (3,6 Volt/170 mAH) |
| afstandsbediening:
6 Volt, 4 x alkaline knoopcel LR44
stroomgebruik na indrukken toets: 4 mA puls |
|
| Luidspreker |
| SABA type 480088, 16 ohm, 13x8x4,8 cm |
| resonantie in kast 170 Hz |
| voorzien van draaibare correctiemagneet |
|
| Display |
| rood 7-segment digitale display |
| 4 elementen 13 mm type HD113 1R |
| 1 rode led type CV 10-3 |
|
| Chassis |
| plastic frame, enkelzijdige pertinax printplaten, verbindingen met
flat cable, audio vermogen 3 Watt bij 4 ohm of 1.5 Watt bij 16 ohm
(d=10%) |
| chassis type C25 RP30-3G101, bestaat uit 4 hoofd-printplaten:
1. voeding met 225V trafo type PA37
2. afbuigeenheid type PB37
3. signaalverwerkingseenheid type PTV37
4. microprocessoreenheid met display type PAV37 |
|
| Behuizing |
| antraciet gespoten plastic kast, 2 delen plus achterwand |
| afstandsbediening antraciet gespoten plastic |
|
| Afmetingen bxhxd |
26x25x34 cm, afstandsbediening 3,4x1x17cm |
| Gewicht |
9,5 kg, afstandsbediening 50 g |
| Verkoopprijs |
Hfl 1.100,- |
| Geschatte waarde |
€ 50 |
| Productieperiode |
1982-1984 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| voeding via lichtnet of auto-accu |
| schakeling volledig geïsoleerd van het lichtnet d.m.v. ingebouwde
scheidingstransformator |
| aansluitingen voor video camera, bandrecorder, koptelefoon,
luidsprekers en Scart apparatuur |
|
