Deze Telefunken Concertino 2194 is een forse houten
tafelradio uit 1960.
|
|

Afstemindicator EM84
|
|
De voorloper van dit toestel is de Telefunken Concertino 2093 uit 1959,
de eerste Concertino met een ingebouwde stereo versterker. Deze radio's
zijn geschikt voor het weergeven van stereo geluid afkomstig van
een grammofoon of taperecorder, maar zijn niet uitgerust voor FM-stereo
ontvangst. In 1960 werd in Europa immers nog niet in stereo uitgezonden.
Links zijn concentrische draaiknoppen aangebracht voor VOLUME
en BALANS,
rechts 2 concentrische, elk door een vliegwiel ondersteunde afstemknoppen
voor AM en FM. Tijdens het
draaien aan de FM afstemknop wordt de AFC automatisch uitgeschakeld via
drie toetsen die in de rand van de draaiknop zijn aangebracht. Als afstemhulpmiddel zit links een afstemoog type EM84.

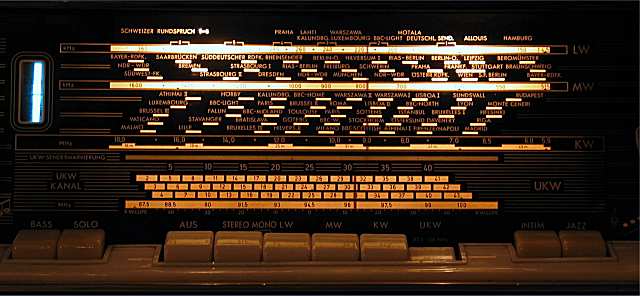

Onder de
afstemschaal zitten de regelaars voor BASS en HOOG
en 10 druktoetsen voor het klankregister en de golfbereiken: BASS,
SOLO, EIN/AUS, GRAM STEREO, LW, MW, KW, UKW, INTIM en JAZZ. Vlak naast elke
toonregelaar zit een indicator in de vorm van een verschuifbaar
venstertje.
|

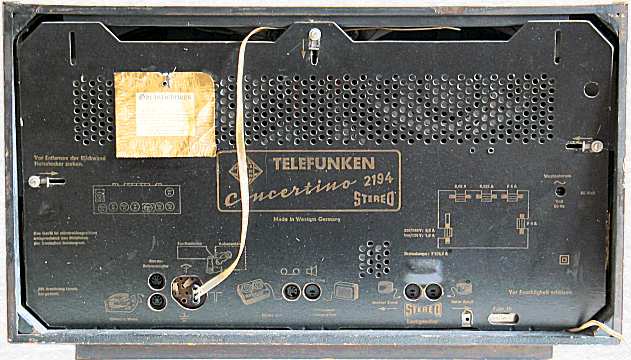

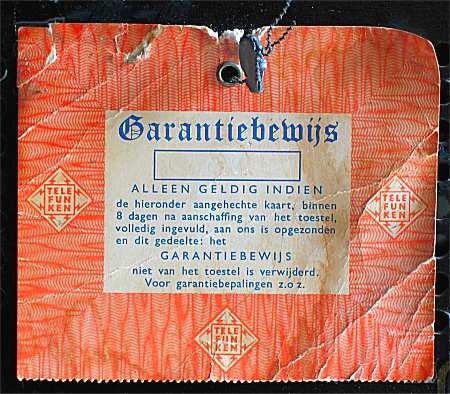

Garantiebewijs, vastgezet op de achterwand met een
loodzegel
|
|
Op initiatief van de Duitse keizer Wilhelm II is in 1903
door het Allgemeine Elektrizitäts-Gesellschaft (AEG) en Siemens &
Halske AG het Gesellschaft für drahtlose Telegraphie System Telefunken
opgericht. Dit als een politieke reaktie op de ontwikkelingen in
Groot-Brittanië op het gebied van de radiotechniek. Na de eerste
wereldoorlog legden de Telefunken ingenieurs de basis voor de introductie
van radio in Duitsland (1923). In de jaren '30 is Telefunken betrokken bij
de ontwikkeling van de moderne televisie technologie. In 1941 stoot
Siemens zijn aandelen Telefunken af, en wordt AEG de enige eigenaar.
Als merk, dus niet als fabrikant, domineert Telefunken
de Duitse radiomarkt vanaf midden jaren '20 en bereikt in 1933 een
marktaandeel van ruim 17%, gevolgd door Saba (11%) en Mende (10%). In 1934
valt het Telefunken marktaandeel weer terug naar 12%.
Na de oorlog gaat Telefunken enige tijd zelf
radiotoestellen produceren, daarna wordt het weer een merk zonder eigen
produktie zoals voor de oorlog.

De stationsschaal wordt van boven af
helder verlicht door 2 schaallampjes
|
De geluidskwaliteit is behoorlijk goed. Dit is grotendeels te danken aan de 4
ingebouwde luidsprekers, de 7 Watt balansversterker en de ruim bemeten uitgangstrafo's. Vooral de
bassen zijn mooi diep. Ook de ontvangst, vooral op FM, is uitstekend,
dankzij de bekende Telefunken FM-unit met permeabiliteits afstemming.
Dit toestel is eigendom van Gert-Jan Hoek van Dijke en is gerepareerd in
2009.
|
SPECIFICATIES EN GEGEVENS
Merknaam |
Telefunken
|
Land van herkomst |
Duitsland |
Eigennaam |
Concertino |
Type |
Concertino 2194 |
Serienummer |
608900 |
Bouwjaar |
1960 |
Toepassing |
omroepontvanger |
Golfbereik |
LW 148..345 kHz, MW 515..1630 kHz, KW 5,9..18,2 MHz, UKW 87,5..100 MHz
(kanaal 2 t/m 41) |
Afstemming |
 | gescheiden dubbele afstemming met 2 vliegwielen |
 | AM met dubbele luchtvarco |
 | FM permeabiliteits afstemming met twee spoelen |
|
Schalen |
horizontale glazen schaal met 2 metalen wijzers, verlicht |
Schakeling |
AM: meng + mf + det + 4xlf
FM: hf + meng +3xmf +det +4xlf |
Aantal kringen |
AM: 4, FM: 9
bandbreedte AM: 4,2 kHz, FM: 300 kHz |
Middenfrequentie |
AM: 460 kHz, FM: 10,7 MHz
gevoeligheid 10 uV (AM), 1,5 uV (FM) |
Antenne |
 | ingebouwde ferrietantenne voor MW en LW |
 | ingebouwde dipoolantenne voor UKW |
 | aansluiting externe antenne, aarde en UKW dipool 240 ohm aan
achterzijde |
|
Aantal buizen |
9 |
Type buizen |
Telefunken ECC85, EF89
(2x), ECH81, EABC80,
ECC83, ECL86
(2x), EM84
2 gloeilampjes Osram 7V/0,3 A |
Voedingsspanning |
 | 110, 125, 220 of 240 V wisselspanning, 85 W, 50 Hz |
 | 5 zekeringen: 0,5 A traag, 0,125 A, 0,05 A, 4A (2x) |
|
Gloeistroom |
6,3 Volt/4 A |
Luidspreker |
 | 2 ovale Allvox speakers 26x18 cm, 5,5 ohm |
 | 2 ronde tweeters 10 cm, 10 ohm |
|
Chassis |
 | metaal |
 | uitgangsvermogen 2x 3,5 Watt |
|
Frontplaat |
creme luidsprekerdoek |
Behuizing |
notenhouten kast, glanzend gelakt |
Afmetingen bxhxd |
64x38x27 cm |
Gewicht |
14,3 kg |
Verkoopprijs |
DM 459 (D) |
Geschatte waarde |
€ 40 |
Productieperiode |
1960-1961 |
Seriegrootte |
onbekend |
Bijzonderheden |
 | 4 luidsprekers, 2 per kanaal |
 | aansluitingen voor stereo pick-up en -tape-recorder |
 | aansluitingen voor 2 externe L/R luidsprekers 5 ohm |
 | aansluiting voor externe luidspreker 5 ohm |
 | voor lage tonen werkt de versterker als balansversterker |
 | AFC is bij afstemmen automatisch uitgeschakeld via schakelaar
in UKW afstemknop |
|
|

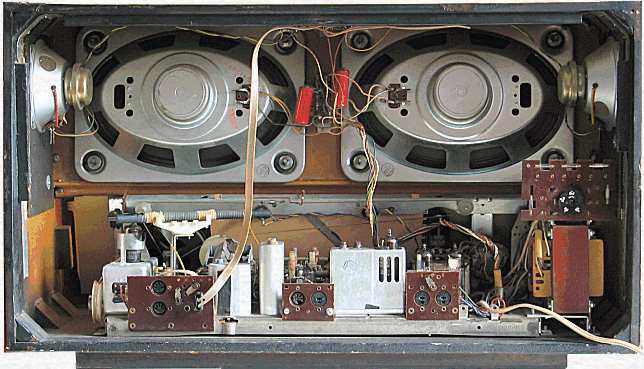

Links onder de Telefunken UKW tuner,
dan de ferrietantenne, AM afstemcondensator, m.f. versterker,
detectoe en de eindtrap met 2x ECL86. Geheel rechts de voeding. Het
bovendeel van de kast wordt geheel in beslag genomen door de twee
ovalen breedbandspeakers, de twee tweeters aan de zijkant en het
wisselfilter in het midden
|
|

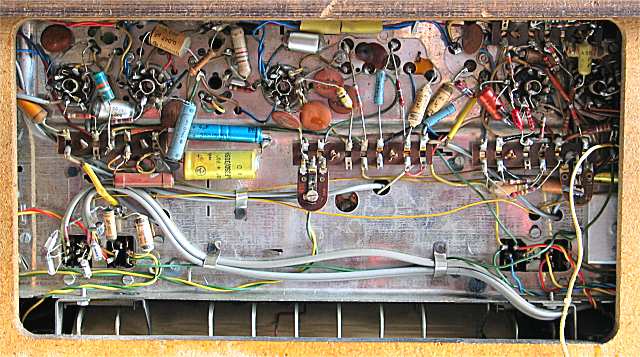

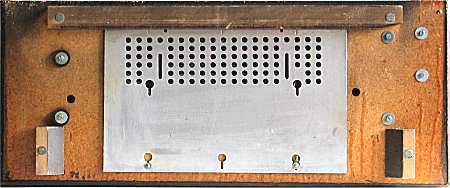

Aan de onderkant van het chassis is alles goed
bereikbaar via een serviceluikje
|
|

|
|

Ruime aansluitmogelijkheden voor een extra
stereo-balansregelaar, grammofoon, externe AM en FM antennes,
bandrecorder, externe luidspreker en twee externe 3D luidsprekers
|
|
 |
|
|
