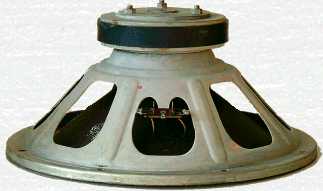

Philips AD12100/M4

Philips AD12100/M8


Dubbele conus

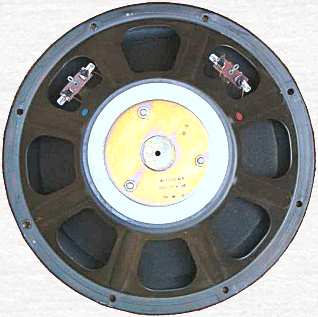

Philips AD12100/MFB

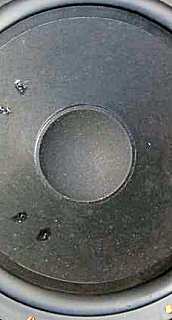

Conus met stofdop

Deze luidspreker uit 1973 is de opvolger van de Philips AD1255M en de AD1256M.

Zeer hoge gevoeligheidsklasse, 93 dB/W/m. Het 12 inch breedband chassis heeft een dubbele conus en een keramische magneet. Het type AD12100 was in productie tussen 1979 en 1985, en is bedoeld voor gebruik in een 120 liter basreflex kast. Naast de /M4 werd ook een /M8 geleverd. De prijs was Hfl 127.

Een variant is het type /G, deze speaker heeft een verzwaarde conus, loopt door tot 12 kHz en is bedoeld voor PA en Gitaar toepassingen.

De /HP variant (/HP4 en /HP8) kostte oorspronkelijk Hfl 123,30, resoneert op 60 Hz en dissipeert een vermogen van maximaal 50 Watt. Deze uitvoering loopt door tot 10 kHz.

De woofer variant heet de /W, deze resoneert op 19 Hz. Werd geleverd met een spreekspoel van 4 of 8 ohm. Het frequentiebereik loopt door tot 1000 Hz. De woofer versie is ontworpen voor een gesloten kast van 60 liter, onder deze conditie is het vermogen 60 Watt. De prijs was Hfl 163,75.

Een andere variant is het type /MFB, bedoeld voor gebruik in een MFB box. Dit is een 4 ohm woofer met een resonantiefrequentie van 26 Hz.

In 1979 werden kobalt legeringen, totdan gebruikt in kwaliteitsmagneten, veel duurder als gevolg van de oorlogshandelingen in Za´re (Kongo). Vandaar dat werd overgestapt op een keramisch (ferriet) materiaal, in dit geval FXD.

Specificaties

Pdiss Res Freq Imp Size Diam Weight
25 45 17,000 4 31.5x31.5x15 27 3000
