Fridor 270

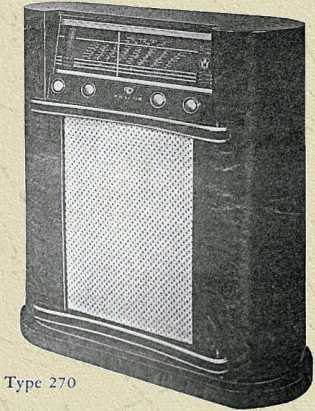

Fridor 270 model 1953, scan Waldorp-Fridor Museum


Luidsprekerdoek 3x3 cm

Deze radio van de Haagse fabrikant Fridor is gemonteerd in een elegant, ondiep, staand meubeltje. De luidspreker is onder het radiochassis gemonteerd. Aan de voorzijde van de kast bevinden zich 4 knoppen, van links naar rechts de volumeregelaar met aan/uitschakelaar en PU/Radio schakelaar, hoog- en laagregelaar, golflengteschakelaar en afstemknop.
Het toestel is uitgebracht als onderdeel van de "Lauwerkrans" serie. Andere toestellen in deze serie zijn de Fridor 220, 230, 240, 250 en 525 (de laatste met FM, de 250 is voorbereid voor FM).


Handgreep

Er bestaat een variant van deze radio (1953), waarbij het meubel op een plint staat die iets buiten de kast uitsteekt. Onder de plint zijn wieltjes gemonteerd, waardoor het meubel verrijdbaar is. Fridor noemde deze uitvoering een "bijzet-toestel". Citaat uit de folder:

Bijzet-toestel, dat gemakkelijk naar elke gewenste plaats kan worden gerold. Een nouveauté, die vele, op comfort gestelde luisteraars met vreugde zullen begroeten!

Fridor Waldorp was een in Den Haag gevestigde fabrikant die zich op radiogebied slechts kort staande heeft gehouden. R. Friedheim, van oorsprong een Duitser, wordt in 1940 (mede-)directeur van de Waldorp radiofabriek, die al vanaf 1923 radiotoestellen produceert.
Na de oorlog was er aanvankelijk veel behoefte aan radiotoestellen, en draait de fabriek voorspoedig. Friedheim houd zich niet alleen bezig met de verkoop en de produktie van radio's, maar levert ook kachels, strijkijzers, stofzuigers, naaimachines en zelfs bromfietsmotoren die onder een Italiaanse licentie worden verkocht. Na 1952 ontstaan financiële problemen, en rond 1954 valt het doek voor de radioproductie bij Waldorp.

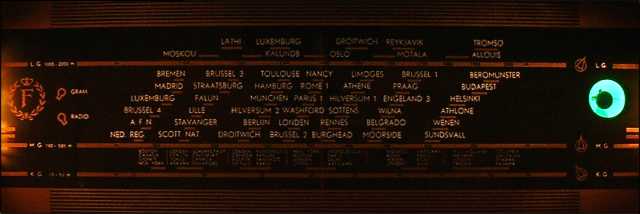

De stationsschaal wordt gelijkmatig verlicht door twee lampjes, het afstemoog is achter de schaal gemonteerd. De lauwerkrans met kroontje zit geheel links.

Het chassis van dit toestel is afkomstig van Philips, het is gelijk aan het binnenwerk van de Philips BX320A.

Deze radio is gerestaureerd in 2002. In juni 2002 is het toestel geruild met het Waldorp-Fridor Museum


Ook de Fridor 220 maakt  onderdeel uit van de "Lauwerkrans" serie, en gebruikt hetzelfde chassis


Afstemoog EM34

SPECIFICATIES EN GEGEVENS

Merknaam Fridor, Den Haag
Land van herkomst Nederland
Eigennaam onbekend
Type 270
Serienummer 13017 (op chassis)
Bouwjaar 1952
Toepassing omroepontvanger
Golfbereik 16.5-50.7, 185-580 en 1053-1974 meter
Afstemming
afstemming door middel van twee gekoppelde variabele luchtcondensatoren
afstemoog EM34
Schalen
glazen schaal met wijzerafstemming en afstemoog
schaal met stationsnamen en meter indeling
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie
452 kHz
radio bandbreedte 10,5 kHz
Antenne
ingebouwde plaatantenne onder bovenzijde kast
aansluiting voor externe antenne en aarde aan achterzijde
Aantal buizen 6
Type buizen
Philips ECH42, EAF42, EBC41, EL41, EM34, AZ41
schaalverlichtingslampjes 2 x 8045D-00, 6,3V-0,32A
Voedingsspanning 110, 125, 145, 200, 220 of 245V wisselspanning 40-100 Hz, 47 Watt
Gloeispanning 6,3 Volt /2,2 A en 4 Volt/0,72 A (gelijkrichter)
Luidspreker
ingebouwd, type Philips 9770, 21 cm, 5 ohm
aansluiting voor tweede luidspreker aan achterzijde
Chassis
metaal, type BX320A9, Philips licentie Nederland
uitgangsvermogen 2,5 Watt
Frontplaat hout met goudkleurige biezen en luidsprekerdoek
Behuizing
houten kast afgewerkt met gelakt eiken fineer
chassis op chassisplank, luidspreker op luidsprekerplank
serviceluikje onder chassis
donkerbruine, gebogen houten plint
geperforeerde kartonnen achterwand
Afmetingen bxhxd 56x63x23 cm
Gewicht 10 kg
Verkoopprijs prijs op aanvraag
Geschatte waarde € 100
Productieperiode 1952-1953
Seriegrootte onbekend
Bijzonderheden
elegant radiomeubel
magisch oog
aansluitingen voor grammofoon en extra luidspreker
dubbele toonregeling
ruime 8 inch luidspreker
korte golf ontvangst tot 15 meter


Het Philips chassis ("geleend" van de  BX320A) met links het afstemoog EM34 (achter de afvlakelco) en de AZ41 geheel rechts naast het chassis gemonteerd. Onder het chassis is de 8 inch luidspreker zichtbaar.


Onderaanzicht van het chassis, geheel links de volumepotmeter, daarnaast de hoge- en lagetoonregelaars. Rechts de 2 segmenten van de golflengteschakelaar.


De Philips BX320A heeft het chassis geleverd voor de Fridor-Waldorp 270
