| De Minerva Allegro is een kleine 3-bands radio met afstemoog uit 1952.
Het toestel heeft een eenvoudige maar solide houten kast, ook het chassis
straalt degelijkheid uit.
De knop links is voor volume-aan/uit en toon (hell, dunkel), rechts voor afstemmen en
bandkeuze.
Minerva staat bekend om zijn solide geconstrueerde toestellen, aan
alles is dan ook te merken dat er veel aandacht is besteed aan de
technische constructie. Een goed voorbeeld is het klankbord voor de ruime
luidspreker, dit is gezaagd uit 15 mm dik massief hout. Wel wat anders dan
het plaatje hardboard waar b.v. Philips toestellen het mee moesten
doen. Ook het aluminium chassis mag er zijn, alle onderdelen zijn
hierop stevig vastgezet, ook de luidspreker. Het schaalverlichtingslampje
is niet zo gemakkelijk verwisselbaar, maar door te kiezen voor een 8 volts
type is vervangen niet snel nodig.
|
|
|
Wilhelm Wohlleber
...-1950
|
|
|
EM34 magisch oog
|
|
Minerva, Radiola-Radioapparate und Bestandteile W.
Wohlleber & Co is opgericht in 1919 in Wenen. Vanaf 1929 heet het
bedrijf Minerva-Radio. Vanaf de tweede helft van de jaren '30 zijn in
Italie (Aquila), Frankrijk, Zwitserland (Titan) en Polen (Elektrit) bedrijven actief die de Minerva
radio's in licentie produceren.
|
|
|

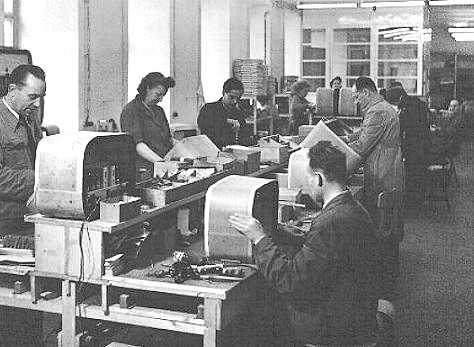

De eindmontage in de Minerva fabriek in Wenen
|
|
|
| Dit toestel is in 2005 schoongemaakt en gerepareerd, het is eigendom van
Eric Spanjersberg. Er was weinig mee mis, drie draadjes zijn weer
vastgesoldeerd en een ruisende papiercondensator plus het afstemoog zijn
vervangen. |
|
|
|

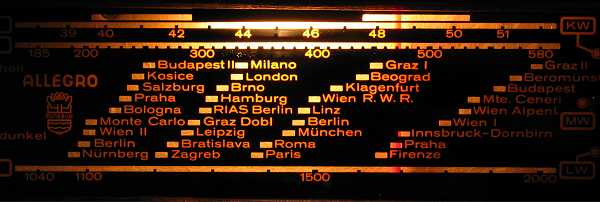

Het schaaltje wordt vanaf de bovenkant
verlicht door een lampje
|
| Merknaam |
Minerva Radio, Wenen
|
| Land van herkomst |
Oostenrijk |
| Eigennaam |
Allegro |
| Type |
534W /2 |
| Serienummer |
314248A |
| Bouwjaar |
1953 |
| Toepassing |
omroepontvanger |
| Golfbereik |
LG (1040-2000 meter), MG (185-580 meter) en KG (39-51 meter) |
| Afstemming |
dubbele luchtvarco |
| Schalen |
3 horizontale schalen op een verlichte plexiglazen plaat |
| Schakeling |
meng + mf + det + lf |
| Aantal kringen |
5 |
| Middenfrequentie |
476 kHz |
| Antenne |
 | ingebouwde plaatantenne voor MG |
| aansluiting externe antenne en aarde op achterzijde |
|
| Aantal buizen |
6 |
| Type buizen |
Philips ECH42, EAF42,
EBC41, EL41, EM34,
AZ41
schaalverlichtingslampje 8 V-0,25 A |
| Voedingsspanning |
| 110, 130, 150, 220 of 240 V wisselspanning 40-60 Hz |
| vroege versie heeft geen 240 volt stand |
| 2 netzekeringen 1,5 A |
|
| Gloeispanning |
6,3 volt - 1,8 A plus 4 volt - 0,7 A voor de gelijkrichter |
| Luidspreker |
| Henry 435 |
| 17 cm elektro-dynamisch, rond, opgebouwde trafo |
|
| Chassis |
| aluminium chassis |
| uitgangsvermogen 3,5 Watt |
|
| Frontplaat |
luidsprekerdoek |
| Behuizing |
| houten triplex kast afgewerkt met hoogglanslak |
| geperforeerde kartonnen achterwand |
|
| Afmetingen bxhxd |
33x23x17 cm |
| Gewicht |
6 kg |
| Verkoopprijs |
1095 OS |
| Geschatte waarde |
? 50 |
| Productieperiode |
1952-1953 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| kleine tafelradio met rond afstemoog |
| aansluiting voor grammofoon, echter geen PU schakelaar |
|
