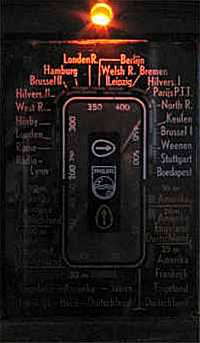

Het neonlampje verlicht de bovenste
helft van de schaal
|
|
De Philetta is in 1941 de eerste omroepontvanger met de 'four tube'
schakeling met loctal buizen. Van deze 4 buizen zijn er bovendien 2 van
hetzelfde type (UCH21), hetgeen niet alleen een besparing oplevert in
aantallen buizen maar ook in het aantal verschillende buizen. Deze
constructie werd in het oostblok nog tot het jaar 1958 toegepast, met name
in de Tesla (ex-Philips) fabriek in Praag.
|
|
|
Philips 203U, LG+MG versie
|
|
Het model 203U van 1941 heeft MG-LG bereik, en de 204U is
uitgerust met MG-KG. Aan de linkerkant van de
kast zit de volumeknop met de aan/uit schakelaar, rechts de afstemknop en
daarachter de golflengteschakelaar.
Door middel van raambiljetten wordt vanaf mei 1943 door
de Duitse bezetter bekend gemaakt dat alle radio's in Nederland dienen te
worden ingeleverd. Dit leidt er toe dat veel mensen hun oude, kapotte
radio inleveren, en het eigen toestel verstoppen onder de grond of achter
een muur. Als het enigzins mogelijk is kan er dan toch nog, illegaal, naar
"Radio Oranje" worden geluisterd. Veel van de ingeleverde
radio's zijn naar Duitsland getransporteerd.
Op 18 september 1944 is Eindhoven bevrijd. Onder leiding van de verzetsman
Gehrels is tijdens de bezetting bij Philips een zender gebouwd. Zo kan op
3 oktober 1944 "Herrijzend Nederland" starten met haar
uitzendingen.
De beschreven Philips 204U is van 1941 tot eind jaren '60
door de familie Kerst gebruikt. Dit familieportret is gemaakt
in april 1946
|
Collectors item: een Philips 204U uit 1944 met de
zenderaanduiding "Herrijzend Nederland" op de
stationsschaal. De zender was vanuit Eindhoven actief van 3 oktober
1944 tot in januari 1946, eerst op 420 meter, later op 437 meter (niet in
mijn verzameling)
Luidsprekerdoek 3 cm breed

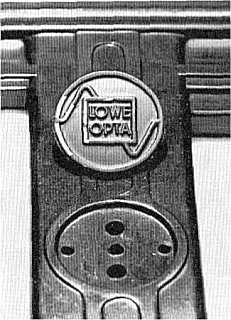

In de oorlogsjaren leverde Philips op de 204U
gebaseerde radiotoestellen aan vele Duitse radiofabrikanten. Het kastje kon
worden voorzien van een passend bakelieten of
papieren merkteken. Hierboven een merkteken voor de Löwe Opta 612GW
|
|
|
|
Merk |
Type |
| Blaupunkt |
ZGW641S |
| Brandt |
S101MK |
| Braun |
K4642GWII |
| Eumig |
422GWMK |
| Graetz |
54GWKM |
| Hornyphon |
637LK |
| Imperial |
LES41GWK |
| Ingelen |
142K |
| Jura |
J204U |
| Loewe |
612GW |
| Mediator |
M4UH Bijou |
| Minerva |
400K |
| Nora |
GW410K |
| NSF |
H126U |
| Siera |
S106U |
| TeKaDe |
LES41GWK |
| Zerdik |
Z637LK |
|
|
De 204U "Aachen" werd in het begin van de oorlog in Aken
gebouwd voor de Duitse markt.
De 204U "Baby" voor de Zwitserse markt heeft een UY1N als
gelijkrichter, en is geschikt voor 150 of 250 Volt (type 204UH) dan wel
125 of 220 Volt (204UN).
Er bestaan een groot aantal varanten van de Philips 204U die onder een ander
merk werden verkocht, zie hiervoor het lijstje hiernaast.
Vroege exemplaren van dit modeltype missen de ventilatieopeningen in de
bovenzijde van het kastje. Er zijn ook 204U kastjes gemaakt met een rij
ronde gaten t.b.v. de ventilatie.
Deze 204U is gebouwd in de NSF fabriek in Hilversum en is als
huiskamertoestel tot eind jaren '60 bij mijn schoonouders in gebruik
geweest. Het bakelieten kastje vertoonde enige barsten en is gerestaureerd
in 1990, waarbij tevens een nieuw neon indicatorlampje is gemonteerd. Bovendien
is een defecte weerstand (R38, 55 ohm) vervangen, evenals de koppel- en de
ratelcondensator.
|
|
|
De voorlopers van de Philetta zijn de Franse A42U
"Junior" en A43U "Super Junior" uit 1940
Lampenbezetting ECH3, ECF1,
CBL1, CY2

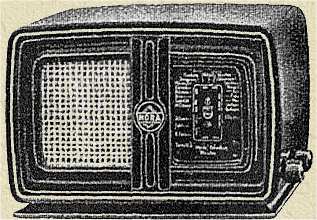

Een Nora GW410K in een bakelieten standaard kastje, eveneens
gebaseerd op de Philips 204U
|
|
| Merknaam |
Philips' Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
Philetta II, Phileta (CZ), Aachen (D), Kommißbrot (D), Baby (CH) |
| Type |
204U-00 |
| Serienummer |
E 97409 E03 |
| Bouwjaar |
1941 |
| Toepassing |
omroepontvanger |
| Golfbereik |
192-575 m en 15-51 m |
| Afstemming |
dubbele luchtvarco |
| Schalen |
 | tweekleurige glazen schaal met dubbele roterende wijzer |
| schaalverlichting door een neonlampje |
|
| Schakeling |
meng + mf + det + 2x lf |
| Aantal kringen |
5
gevoeligheid 80 uV |
| Middenfrequentie |
452 kHz
bandbreedte 12 kHz |
| Antenne |
| plaatantenne in de vorm van een metalen achterwand |
| extra antenne aansluiting
aan achterzijde |
|
| Aantal buizen |
4 |
| Type buizen |
Philips UCH21 (2x), UBL21,
UY21 of UY1N
neonlampje Philips A 1.358.18.0 |
| Voedingsspanning |
| 125 V of 220 V instelbaar met spanningscaroussel op achterpaneel,
gelijk- of wisselspanning, 42 Watt |
| na kortsluiten van een weerstand (zie schema)
is het toestel geschikt voor 110 of 200 Volt (40 Watt). |
|
| Gloeistroom |
100 mA serieschakeling |
| Chassis |
| metaal, chassis nr. 176910 |
| uitgangsvermogen 1,8 W |
|
| Luidspreker |
| Philips type 9668, 3 ohm, serienr
370032 |
| met linnen stofhoesje |
|
| Frontplaat |
naturel luidsprekerdoek, glazen stationsschaal |
| Behuizing |
| bakeliet (Philite) bruin gevlamd kastje, kleurcode 041 |
| metalen achterwand, tevens plaatantenne |
|
| Afmetingen bxhxd |
23x16x13 cm |
| Gewicht |
2,6 kg |
| Verkoopprijs |
Hfl 82,50 (NL), RM 145 (D), SFr 248 (CH) |
| Geschatte waarde |
€ 100 |
| Productieperiode |
1941-1944 |
| Seriegrootte |
95.000 |
| Bijzonderheden |
| superheterodyne schakeling met 3+1 buizen |
| de achterwand fungeert tevens als plaatantenne |
| neon pilot lampje |
| eerste eigenaar: A. Kerst, Amerongen |
|
