Philips BX553A |
|
|
|
|
 |
|
|
De BX553A is een 4-bands omroepontvanger uit 1955 met een houten kast. Het
is een radio uit de luxe middenklasse, uitgerust met een
serie-balanseindtrap, een grote dubbelconus-luidspreker, onafhankelijke
continue klankkleurregelaars, een draaibare ferroceptor, aparte
afstemwijzers voor AM en FM en een afstemoog.
De radio is gemaakt in Leuven, België. De Duitse variant heet BD553A
of Jupiter 553, deze was ook in een 3D uitvoering met 3 luidsprekers
verkrijgbaar. In Noorwegen werd de BN553A "Master 56" verkocht.
De gefineerde houten kast heeft een zwart gelakte horizontale bies en
een zwarte bovenkant. Rond de luidsprekeropening is een rechthoekig bruin
bakelieten frame met messingkleurige sierrand aangebracht.
De radio wordt bediend met 6 piano druktoetsen: NET, PU,
LG, MG, KG, FM. De grote draaiknoppen links zijn voor FERROCEPTOR/UIT
en VOLUME, rechts voor AFSTEMMEN.
De beide kleine knoppen zijn voor de TOONREGELING.
De afstemming zelf wordt ondersteund door een vliegwiel, een afstemoog en
een vanaf de voorzijde van het toestel bedienbare ferroceptor.
|
Achterkant Philips BX553A
|
Magic Eye EM80
|
Philips BN553A Master 56
|
De ontvangstkwaliteit is uitstekend, de kwaliteit van het geluid is
goed. De hoge tonen weergave zou iets beter kunnen, in 1955 waren vooral
de Duitse toestellen op dit punt superieur. De weergave van de lage tonen
is zeer fraai, veel beter dan bij b.v. de Philips
BX433A.
Dit toestel heb ik gekregen als verjaardagsgeschenk, en is in 2003 gerestaureerd.
In 2004 is deze radio verkocht aan Henk Mantingh.
|

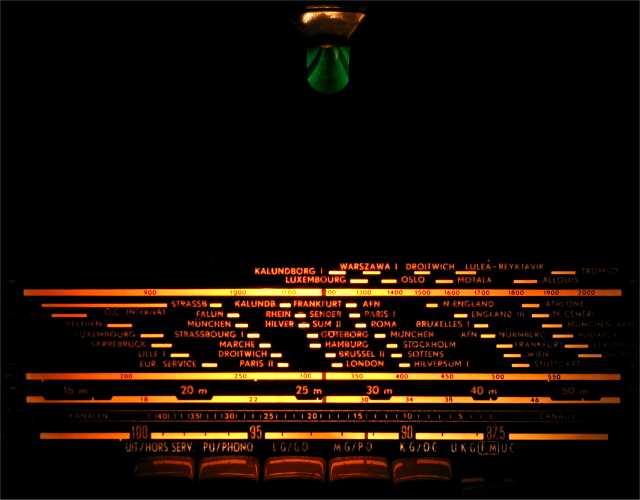

De stationsschaal heeft 2 gescheiden
wijzers en wordt verlicht door 1 gloeilampje
|
|
|
|
|
| Merknaam |
Philips' Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
Jupiter 443 (D), Master 56 (N) |
| Type |
BX553A, BD553A (D) |
| Serienummer |
L23890 |
| Bouwjaar |
1956 |
| Toepassing |
omroepontvanger |
| Golfbereik |
LG: 870-2000 m, MG: 186-578 m, KG: 16,5 – 50,5 m, FM: 87,5-100 MHz |
| Afstemming |
 | AM afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| FM afstemunit eveneens uitgerust met dubbele luchtvarco |
| vliegwielafstemming |
|
| Schalen |
horizontale glazen schaal met 2 metalen wijzers, verlicht |
| Schakeling |
meng + mf + det + 3x
lf (AM)
hf + meng +3xmf +det +3xlf (FM) |
| Aantal kringen |
5 (AM), 9 (FM) |
| Middenfrequentie |
| 452 kHz (AM), 10,7 MHz (FM) |
| radio bandbreedte 8 kHz (AM) |
|
| Antenne |
| dubbele ferroceptor voor LG en MG, draaibaar via knop aan voorzijde |
| ingebouwde FM draad dipool |
| antenne en aarde aansluiting aan achterzijde |
|
| Aantal buizen |
9, met 13 functies |
| Type lampen |
Philips ECC85, ECH81,
EF89, EF85, EABC80,
EL84, UL41, EZ80,
EM80
gloeilampje 8024N-91 6,3Volt-0,3 A |
| Voedingsspanning |
| instelbaar op 110, 127, 145, 160, 180 of 220 Volt wisselspanning |
| 65 W, 50 Hz |
|
| Gloeispanning |
6,3 Volt/3,7 A en 45 Volt/0,1 A (UL41) |
| Luidspreker |
| Philips 9754AM, 21 cm, 800 ohm, in
rode stofhoes |
| resonatie in kast 70 Hz, 5 dB |
|
| Chassis |
| metaal, chassisnr 017022 |
| uitgangsvermogen 3,5 Watt |
|
| Frontplaat |
houten luidsprekerplank met gouddraad doek |
| Behuizing |
| gefineerde houten kast, boven- en zijkant zwart geverfd |
| kartonnen serviceluik en achterwand |
|
| Afmetingen bxhxd |
62x41x24 cm |
| Gewicht |
12 kg |
| Verkoopprijs |
Hfl 378, DM 318, DM 368 (3D uitvoering) |
| Geschatte waarde |
€ 40 |
| Productieperiode |
1955-1956 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| 4-bands omroepontvanger |
| fysiologische volumeregeling |
| transformatorloze eindversterker |
| dubbele toonregeling |
| 2 gescheiden wijzers, vliegwielafstemming |
| aansluiting voor pick-up, tape recorder en extra luidspreker 5 ohm |
|
