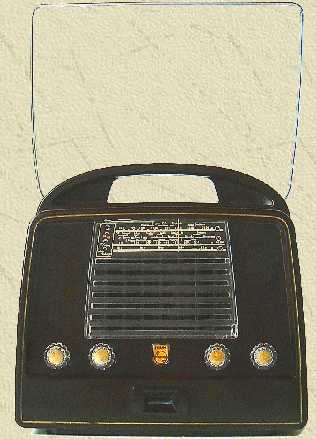

De KG raam antenne is hier uitgeklapt
|
|
De Philips LX444AB uit 1954 is een veelzijdige
batterijontvanger met KG, MG en LG ontvangst, drie ingebouwde antenne's en
geschikt voor drie omschakelbare wisselstroom voedingspanningen. Het
apparaat is zeer gevoelig door toepassing van een h.f. voorversterkertrap,
en is verder uitgerust met een optische afstemindicator en een voorziening
om de beide anodebatterijen te kunnen regenereren. De voorganger van de
LX444AB was de LX434AB uit 1953, verschil hiermee is dat het nieuwe
toestel zuiniger is met de gloeistroom door toepassing van DF96/DAF96
buizen i.p.v. DF91/DAF91 en bovendien uitgerust is met een afstemindicator
type DM71.
Dit apparaat is gemaakt door de Philips fabriek in Eindhoven.
De Franse Radiola variant is de RA399AB,
het Philips typenummer hiervan is LF449AB.
Een andere variant is
het exportmodel LX437AB, dit toestel lijkt sterk op de LX444AB maar heeft
een 2e KG band in plaats van de LG. De Italiaanse LI437AB
heeft ook een 2e KG band.
|
|
|
De DM71 afstemindicator
|
|
De vier draaiknoppen dienen voor batterij/net / uit
/laadschakeling, volumeregeling, afstemming en instellen golfgebieden.

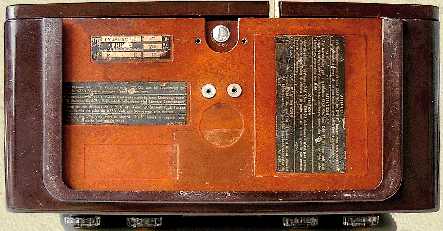

Op de bodemplaat staat het volgende te lezen (in
vier talen) over de levensduur van de batterijen:
|
De
levensduur der 1½ V-cellen is ca. 20-35 uur bij regelmatig gebruik;
de 67½ V-batterijen gaan veel langer mee |
Er staat nog een andere nuttige technische hint op
de bodem:
|
ATTENTIE!!
Ter vookoming van defecte DAF96 en DM71 buizen mag men deze niet uit
de houders nemen als de portable op net/batterijen is aangesloten |
Deze portable is gerestaureerd in 2002. De technische
staat was al goed, maar een aantal kleinigheden, zoals de bevestiging van
het magisch oog, wat oneffenheden aan kast en bodemplaat, de bevestiging
van het Philips embleem, het uiterlijk van de luidspreker en de rechter
bevestigingsveer van de grille, zijn bij deze gelegenheid hersteld.
|
/01 bruin
|
/02 groen
|
/03 rood
|
/04 wit
|
/05 blauw
|
| De vijf
verschillende kleuren, ik bezit het bruine exemplaar. De vier andere
kastjes zijn niet uitgevoerd in bakeliet, maar zijn van plastic
gemaakt. Er is ook een gele uitvoering gemaakt. |
|
 |
|
De voorloper, de Philips LX434AB, heeft geen
afstemoog, buizen DF91 (2x), DK92,
DAF91, DL94
Links een advertentie uit
de Margriet voor deze radio, bedankt Jan |
|
|
 |
|
| Merknaam |
Philips' Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
boekentasje, handtasje (zo noemt mijn vrouw deze radio) |
| Type |
LX444AB/01 |
| Serienummer |
E35409E |
| Bouwjaar |
1954 |
| Toepassing |
draagbare omroepontvanger met batterij- en netvoeding |
| Golfbereik |
20-59, 185-580 en 870-2000 meter |
| Afstemming |
dubbele luchtvarco |
| Schalen |
 | horizontale, doorzichtige plastic schaal met wijzer |
| drie schalen geijkt in meters, LG en MG met stationsnamen |
| aanduidingen in twee kleuren voor batt/uit/net/laden en golfgebieden |
| schaal vormt een geheel met luidsprekergrille |
|
| Schakeling |
hf + meng + mf + det + 2x lf |
| Aantal kringen |
6, bandbreedte radiogedeelte 13 kHz |
| Middenfrequentie |
452 kHz |
| Antenne |
| inklapbare KG raamantenne achterop |
| raamantenne MG in achterwand |
| ferrietantenne LG op chassis |
|
| Aantal lampen |
6, plus een AEG seleniumgelijkrichter E220B100M |
| Type lampen |
Philips DF96 (2x), DK92,
DAF96, DL94, DM71 |
| Voedingsspanning |
110, 125 of 220 Volt omschakelbaar, 50 Hz, 9,5 Watt |
| Gloeispanning |
2 x 1,5 volt droge flash-light cellen, totaal 3 Volt |
| Gloeistroom |
125 mA |
| Anodespanning |
| 2 x 67,5 volt droge batterij type Berec B101, totaal 135 Volt |
| afmetingen batterij 95 x71 x35 mm |
|
| Anodestroom |
13 mA |
| Chassis |
| metaal |
| uitgangsvermogen 150 mW |
|
| Luidspreker |
type Philips 9742Z, 5 ohm, rond 13 cm |
| Frontplaat |
| doorzichtig polystyreen luidsprekergrille |
| is tevens stationsnamen schaal |
|
| Behuizing |
| bruin Philite kastje met vaste handgreep en afschroefbare Philite
achterwand |
| batterij- / netsnoervak bereikbaar via de pertinax bodemplaat |
|
| Afmetingen bxhxd |
26x25x12 cm |
| Gewicht |
4,5 kg |
| Verkoopprijs |
Hfl 198, excl. batterijen |
| Geschatte waarde |
€ 120 |
| Productieperiode |
1954 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| zowel batterij- als netvoeding 110-220 Volt |
| regenereermogelijkheid voor anodebatterij |
| 3 verschillende antenne's ingebouwd |
|
|
|
|

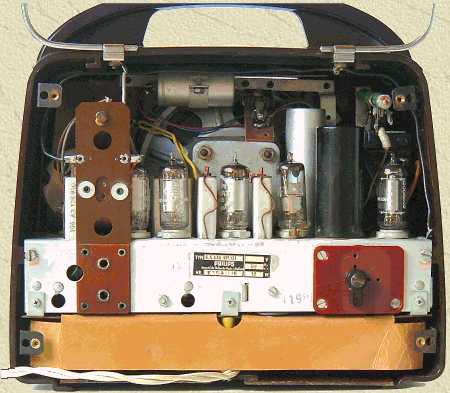

Van links naar rechts: r.f. versterker, mengbuis, 1ste
bandfilter, m.f. versterker, 2e bandfilter, detectiebuis,
afvlakcondensator voeding, seleengelijkrichter en eindbuis. Onder
het chassis vinden de batterijen en het netsnoer een plek.
|
|
|

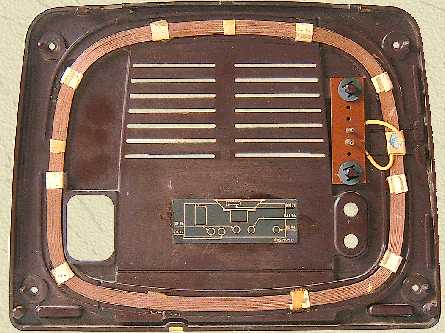

De MG raam-antenne zit aan de binnenkant van de achterwand
|
|
|

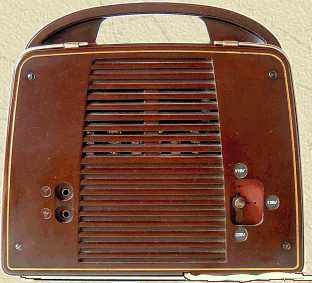

De KG raam-antenne wordt om de achterwand geklemd in
ruststand. Rechts de keuzeschakelaar voor de netspanning
|

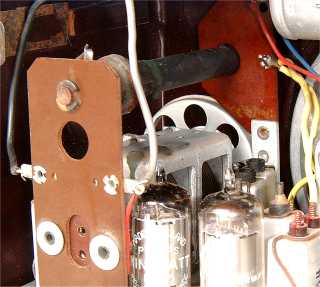

De LG ferrietantenne met daaronder de aansluitingen voor de
KG en MG antenne
|
|
|
Onder de bodemplaat zit het batterijvak waarin het netsnoer
wordt opgeborgen
|
|
|

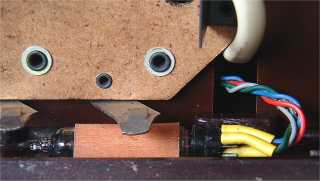

De DM71 afstemindicator is vlak onder de batterijhouder
gemonteerd
|
|
|
