Deze vroege Belgische superheterodyne ontvanger uit 1934 met MG en LG
bereik wordt direct uit het lichtnet gevoed, en is geschikt voor gelijk-
en wisselstroomnetten van 110 tot en met 245 Volt. Omdat de gloeistroom
van de Amerikaanse serielampen maar liefst 0,3 Ampere bedraagt, is een
flinke 60 Watt voorschakelweerstand ingebouwd. Naast de radiofunctie
levert dit op koude winteravonden tevens een aangename kamertemperatuur
op.
|
|
|
De afstemschaal wordt van achter uit
verlicht.
|
|
|
Luidsprekerdoek 3x3 cm
|
|
De meest linkse knop is de volumeregelaar met aan/uit schakelaar,
de middelste is de afstemknop en rechts zit de golflengteschakelaar. Aan
de achterkant van de kast bevindt zich een scherp/dof schakelaar.
S.B.R. startte in 1922 als eerste fabrikant in België
met de serieproductie van radiotoestellen. Op 1 januari 1924 begint, op
initiatief van S.B.R., Radio-Belgique als eerste Belgische omroep met
radio uitzendingen. De eerste proefuitzending was op 23 november 1923, en
duurde 15 minuten.
Het bedrijf groeide snel, halverwege de jaren '30 werden al 500 radio's
per dag gemaakt. In deze periode bleef S.B.R. een puur Belgisch bedrijf en
onafhankelijk van buitenlandse belangen.
De Ondolinette 355U is de kleinste radio van de S.B.R. série 35.
Andere toestellen in deze serie zijn de Super-Ondolina 535 en 635. De
techniek is die van een zeer vroege All-American 5ive oftewel AA5 radio.
Dit was de Amerikaanse voorloper van de Europeesche "four tube"
schakeling uit 1941. De SBR 355U heeft een afwijkende mengtrap, omdat in
1934 nog geen uitontwikkelde menglampen bestonden is in dit toestel
gebruik gemaakt van een 6C6 penthode zonder AVR. Om voldoende
selectiviteit te bieden is de antennekring voorzien van een afstembaar
bandfilter.
|
Radio-Belgique 1924
|
|

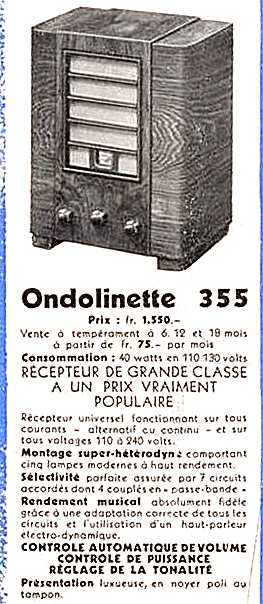

Votre satisfaction sera
complète
si vous possédez un recépteur
|
ONDOLINETTE 355
1550 fr. ou 75 fr. par mois.
|
LA SEULE MARQUE BELGE
qui, depuis 12 ans, assure un service irréprochable
a plus de 150.000 possesseurs d'un appareil S.B.R.
|
|
LES RECEPTEURS S.B.R. SERIE 35
SONT PARFAITS :
dans
leur conception technique
dans leur exécution
dans leur présentation
Des milliers de références l'affirment
Ils sont vendus à des prix extrêmement avantageux
| |
|
|
Le Récepteur de
T.S.F.
Le plus puissant - Le plus
pur - Le mieux présenté
est, de l'avis des plus hautes personnalités en
matière de T.S.F.,
Le Récepteur ''ONDOLINA,,
fabriqué en grandes série par la
S.B.R.
Soc. Belge Radioélectrique
Société Anonieme
Siege Société
Salle d'Exposition
4, Rue d'Egmont 30, Rue de Namur
Tél.: 197.76 et 257.41 Tél.:
292.78
BRUXELLES
------------------
Auditions gratuites chaque jour en notre salle d'exposition
------------------
L'ONDOLINA
est en vente partout en Belgique dans les principales
maisons de T.S.F.
Servis gratuit pour installations de toutes puissances |
|
|
Advertentie uit 1924, buizenbezetting van de S.B.R. Ondolina type 24:
TM (4x) of R5
(4x) of E (4x) of R
94x). Veel informatie over S.B.R. is te vinden op de
pagina's van het SBR
Radiomuseum en van Thierry
Magis
|
|
Opvallend is het volkomen gebrek aan elektrische veiligheid. Hoewel het
chassis direct met de netspanning is verbonden, is niet voorzien in enige
afscherming, zelfs geen achterwand. Op de rubberen netstekker is weliswaar
met een rode stip aangegeven welke van de twee pennen de "hete"
pen is, maar dit lijkt niet voldoende om te voorkomen dat iemand met de
220V in aanraking komt. Overigens is deze radio als type SBR 355A ook in
een uitvoering met nettransformator geleverd, uitgerust met 6,3 Volt
buizen.
Het apparaat is gerestaureerd in 1985, de afvlakelco en een aantal
papiercondensatoren zijn vervangen, de mengtrap is opnieuw afgeregeld en
het gescheurde bakelieten luidsprekerrooster is gelijmd.
|
