Deze "Melodiosa" 48Z van de Haagse fabrikant Waldorp is een vrij
brede maar ondiepe tafelradio uit 1948. Het is de opvolger van de Waldorp
47D "Robijn" uit 1947.
|
|
|
NSF H213A, met hetzelfde chassis als deze Waldorp
|
|
|
Afstemoog UM4
|
|
Het chassis van dit Waldorp toestel is afkomstig van de NSF H213A, en
werd ook gebruikt in de Waldorp 48W President, de Philips BX482A en in de Siera 195A. Een jaar later
ook nog in de Waldorp 49Z.
Dit chassis
maakt gebruik van een aantal rimlock U-buizen, aangezien E-versies van deze
miniatuurbuizen eind 1947 nog niet leverbaar waren. Waldorp plaatste een
wat ruimere uitgangstrafo op dit Philips chassis, voor een beter geluid.
|
De stationsschaal wordt vanaf de
onderkant verlicht door twee gloeilampjes
|
Melodiosa is de vrouwelijke Spaanse vorm van het woord
"melodieus". De ronde vormen van de kast in combinatie met de
geluidskwaliteit van het radiotoestel vormen ongetwijfeld de reden voor deze welluidende naam.
|
|
Leidsch Dagblad, mei 1948. De marketing van Waldorp produkten was
niet altijd optimaal
|
|
N.V. Nederlandsche Instrumentenfabriek Waldorp is
opgericht in 1915 en produceert radio's in Den Haag vanaf 1923. Eind
jaren '30 maakt men geen eigen radiochassis meer, maar wordt
overgestapt op Philips techniek.
In de oorlogsjaren geeft men elke radio een "W" mee van "Wilhelmina"
(en van "Waldorp") als teken van verzet. In dezelfde tijd
wordt Waldorp overgenomen door de nabij gelegen
"Fridor" stofzuiger- en naaimachinefabriek.
Na de oorlog wordt
het "W" symbool nog gebruikt in de vorm van een goudkleurig kroontje,
dat prominent aanwezig is op de radio.
Rond 1955 valt het doek voor de radioproductie bij Waldorp. Het gebouw aan
de Waldorpstraat wordt in 1999 gesloopt.
De bediening van het toestel gaat via de twee dubbele
draaiknoppen aan de voorzijde: links VOLUME
en TOON-AAN/UIT
, rechts AFSTEMMEN
en GOLFLENGTE/PU.
Het toestel is eigendom van Cees de Jong en is in 2016 gerepareerd.
Het is vrij gevoelig, en speelt goed.
Artist Impression Waldorp Melodiosa 1948

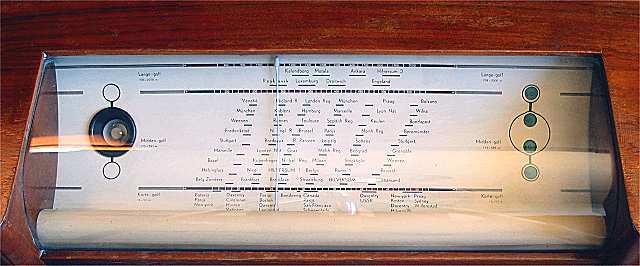

Gebogen metalen stationsschaal onder een gebogen glazen ruit

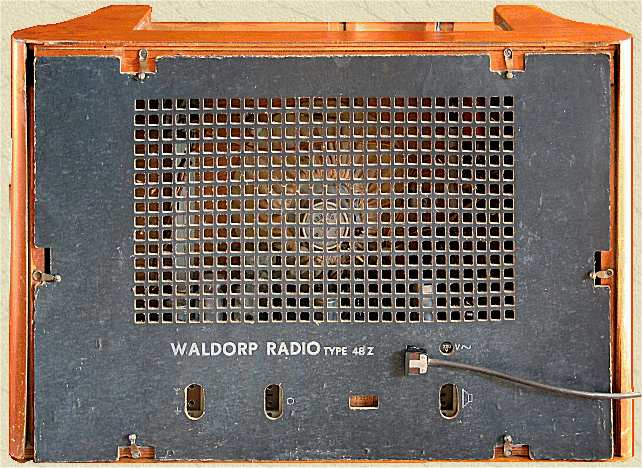

Aan de achterkant zitten de aansluitingen voor Antenne en
Aarde, Grammofoon en Bijzetluidspreker
De netstekker
|
SPECIFICATIES EN GEGEVENS
| Merknaam |
N.V. Nederlandsche Instrumentenfabriek Waldorp, Den Haag  |
| Land van herkomst |
Nederland |
| Eigennaam |
Melodiosa |
| Type |
48Z |
| Serienummer |
93258 |
| Bouwjaar |
1948 |
| Toepassing |
omroepontvanger |
| Golfbereik |
16..52.5, 175..585 en 708..2000 meter |
| Afstemming |
afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| Schalen |
verlichte glazen schaal met wijzerafstemming, stationsnamen en
meter indeling |
| Schakeling |
 | meng + mf + det + 2xlf |
| gevoeligheid beter dan 20 uV |
|
| Aantal kringen |
5 |
| Middenfrequentie |
| 452 kHz |
| overall bandbreedte: 8,75 kHz (8 kHz op de LG) |
|
| Antenne |
aansluiting voor externe antenne en aarde aan achterzijde |
| Aantal buizen |
6 |
| Type buizen |
| Philips UCH21, UAF41
(2x), UL41, UM4,
UY41 |
| schaalverlichtingslampjes 8045D-6,3 V 0,32 A (2x) en 8073D 6,3
V 0,1 A (4x) |
|
| Voedingsspanning |
| 110, 125, 145, 200, 220 en 245 V AC, 47 Watt |
| nettrafo Philips A3 141 30 |
|
| Gloeistroom |
100 mA |
| Luidspreker |
| magnetodynamisch, type Philips 9696,
21 cm, 5 ohm |
| linnen stofhoes |
| serienummer 366298 |
|
| Chassis |
| metaal, type H213A-L01 |
| Philips Licentie Nederland nr. A17097 |
| aansluitingen voor grammofoon en extra luidspreker |
| uitgangsvermogen 4 W |
|
| Frontplaat |
luidsprekerdoek en grote gebogen stationsschaal |
| Behuizing |
| gewelfde houten kast afgewerkt met gelakt noten fineer |
| serviceluikje onder chassis |
| geperforeerde kartonnen achterwand |
|
| Afmetingen bxhxd |
64x42x20 cm |
| Gewicht |
12 kg |
| Verkoopprijs |
Hfl 395 |
| Geschatte waarde |
? 60 |
| Productieperiode |
1948-1949 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| brede en ondiepe tafelradio |
| grote gebogen stationsschaal |
| afstemoog |
| kortegolf ontvangst tot 16 meter |
|

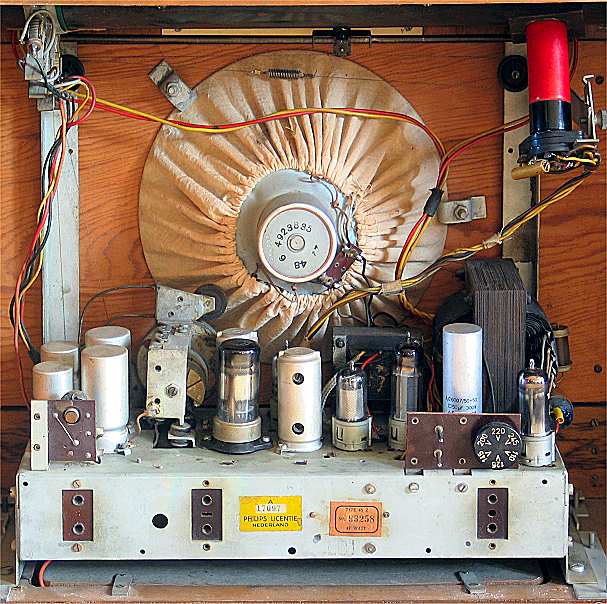

Het compacte NSF-chassis met van links naar rechts de h.f.
spoelen, dan de afstemcondensator, de m.f. versterker, detector,

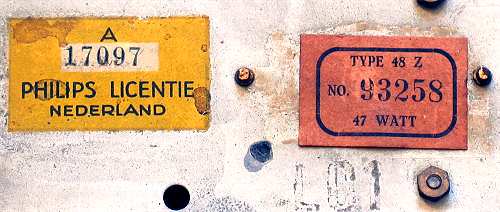

eindversterker en de voeding. Op het chassis zijn een Waldorp typesticker
en een Philips licentiesticker geplakt

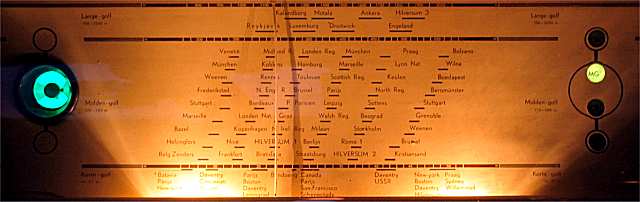

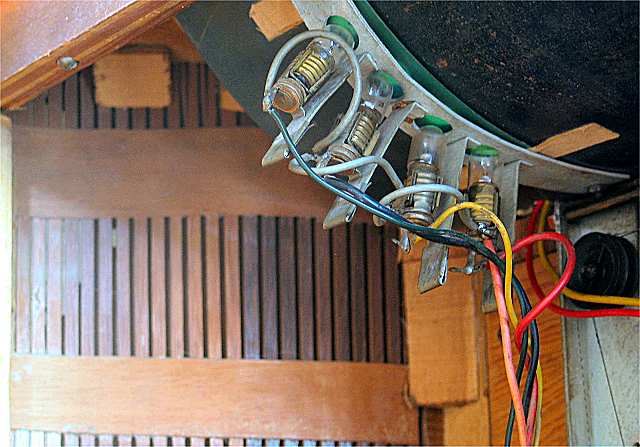

De vier gloeilampjes t.b.v de golflengte-indicator. Op de
achtergrond zijn de zaagsneden zichtbaar waarmee de houten kast een
gewelfde vorm kon worden gegeven

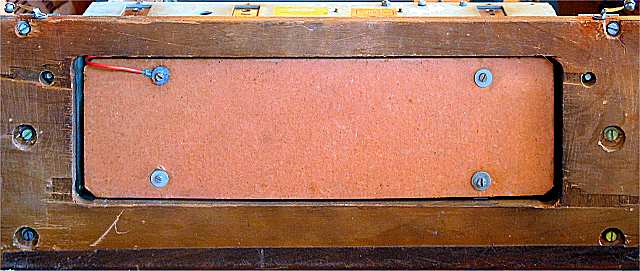

Serviceluikje

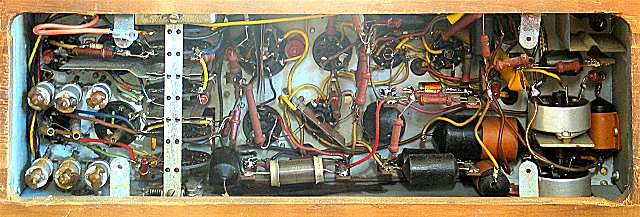

Een blik via het serviceluikje aan de onderkant van het
toestel. Geheel links de h.f. spoelen, dan de golflengteschakelaar, de
m.f. versterker, detector, eindversterker en de voeding
|

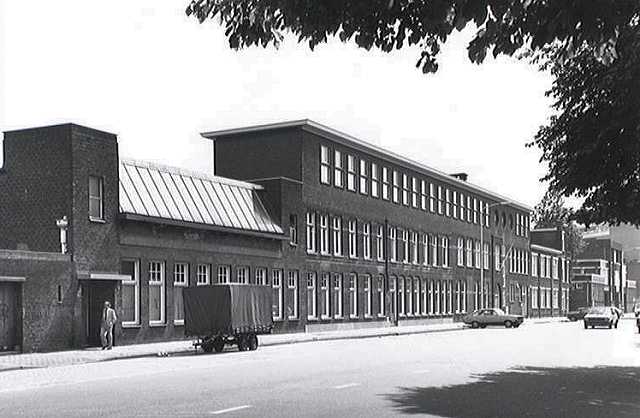

De Waldorp radiofabriek aan de Waldorpstraat nr
260-274. Het kantoor was in het verlaagde gedeelte achteraan. In de tweede wereld oorlog
is de fabriek door de Duitse Wehrmacht
gevorderd voor de productie van 6 volts aandrijf motortjes bestemd
voor de Heinkel vliegtuig productie in Duitsland. Na de razzia's van
eind 1944 zaten er jongere personeelsleden in de fabriek
ondergedoken
|
|
|
