B&O Dirigent 610K
Deze Bang & Olufsen "Dirigent" uit 1962 is een stereo FM tuner plus versterker (dus een 'receiver') met uitgebreide aansluitmogelijkheden. Het radio gedeelte is uitgerust met de verlengde FM band tot 108 MHz maar heeft geen AM mogelijkheden.


De Bandmaster 610K is uit 1963


Het "Dirigent" systeem bestaat uit Dirigent 610K systeemkast, twee type B luidsprekers en een 42VF platenspeler


Deze externe B&O echo unit kan op de Dirigent worden aangesloten


De voorloper is de B&O Dirigent 609K, hier in de teakhouten uitvoering. Verschil met de 610K is het ontbreken van de ruitertjes op de afstemschaal en een ander type aansluitplug

Het toestel heeft de volgende bedieningsknoppen: volume, laag, hoog, balans, echo, functie- en afstemknop. Door de afstemknop iets in te drukken wordt de AFC tijdelijk uitgeschakeld. Een "magische band" biedt ondersteuning bij het afstemmen. De bovenste rij druktoetsen is voor de televisie-, de onderste rij voor de FM schakelfuncties.

De 610K werd geleverd in een teak uitvoering en tegen een geringe meerprijs in palisander en effen lichtgrijze knoppen. Met het complete Dirigent systeem, dat werd ontworpen door de architect Ib Fabiansen, won B&O in 1963 de 'IF Design Award'. Dit systeem bestaat, naast de systeemkast, uit een platenspeler en 2 "boekenplank" luidsprekers.

Variant is de B&O 610 Bandmaster.


EM87 afstemindicator

Een extern echo apparaat was als extra verkrijg-baar.

Dit apparaat is in 2003 gerestaureerd


De schaal wordt van achteren uit verlicht door 2 gloeilampjes

SPECIFICATIES EN GEGEVENS

Merknaam

Handelsaktieselskabet Bang & Olufsen

Land van herkomst Denemarken
Eigennaam Dirigent
Type Dirigent 610K, S. 1173
Serienummer 752860
Bouwjaar 1963
Toepassing omroepontvanger
Golfbereik 87.5 - 108.5 Mc/s
Afstemming dubbele luchtvarco, afstemunit type FMA 610
Schalen
horizontale schaal met wijzer, verlicht
railtje met ruitertjes voor het instellen van vijf voorkeurstations
Schakeling hf + meng + 3xmf + det + decoder + 3xlf(stereo)
Aantal kringen 8, gevoeligheid 2 uV @26 dB s/n
Middenfrequentie 10,7 Mc/s
Antenne 75 ohm en 300 ohm
Aantal buizen 10 plus 2 transistors
Type buizen
Philips ECC85, EF184 (3x), ECC83 (3x), EL84 (2x), EM87
7 diodes OA79 en 2 transistoren AF116 (t.b.v. stereo decoder)
2 gloeilampjes 8024D / 6,3 V-0,3 A
seleen gelijkrichter B250 C185
Voedingsspanning
220 Volt wisselspanning, 80 Watt
zekeringen 800 mA (net) en 10 A snel (gloeistroom)
220 Volt aansluiting voor extern televisietoestel
Gloeistroom 6,3 Volt / 4,6 A
Luidspreker
geen luidsprekers ingebouwd
aansluitingen voor 4 externe speakers 3-5 ohm
Chassis
metaal, pertinax printplaten, nr 001298
uitgangsvermogen
frequentiebereik 20-16.000 Hz
uitgangsvermogen 2x 4 Watt, 2x 3 Watt bij 2% vervorming
Frontplaat plexiglas plaat, aan de achterkant licht- en donkergrijs geverfd
Behuizing massief palisander kast met grijs gelakte stalen kap
Afmetingen bxhxd 48x11x25 cm
Gewicht 8,1 kg
Verkoopprijs Hfl 475 (NL), 785 Kr (DK)
Geschatte waarde ? 150
Productieperiode 1962-1965
Seriegrootte onbekend
Bijzonderheden
DIN aansluitingen voor antenne, tape recorder, externe luidsprekers, echo unit, grammofoon, radio, side luidsprekers en televisie luidspreker
3-traps mf en AFC schakeling
FM ratio detector met OA79 germanium diodes
EM87 afstemindicator
stereo decoder uitgevoerd met AF116 transistors

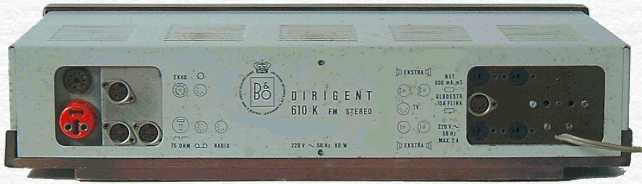

De aansluitingen: links extern echoapparaat, grammofoon, antenne, tape-recorder, radio; rechts 4 luidsprekeraansluitingen en signaal/220 Volt voor de televisie

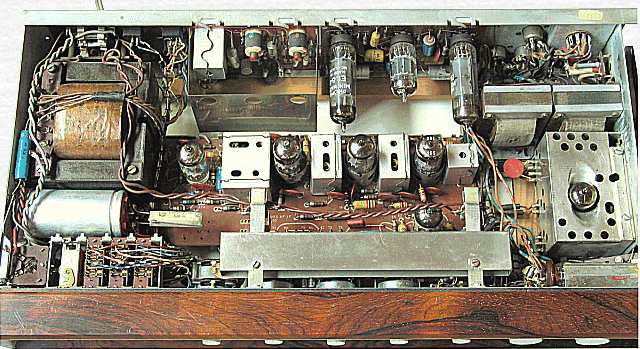

De binnenkant van de Dirigent, links de voeding, midden de 3-traps mf versterker met ratiodetector, daarachter de stereodecoder en de eindversterker. Rechts de EM87 indicator, de tuner en de 2 uitgangstrafo's

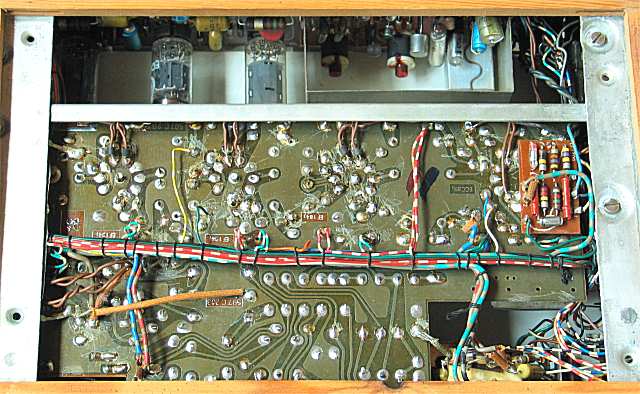

Via de onderkant is de hoofdprint bereikbaar

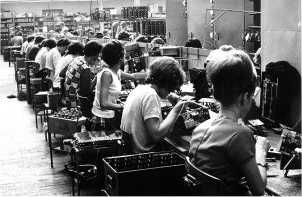

B&O productielijn in 1964
